Ремонт плоттеров HP DesignJet T7100 | T7200

Ремонт плоттеров HP DesignJet T7100 | T7200

Ремонт плоттеров HP DesignJet T7100 T7200, это комплекс работ по выявлению причины ошибки, устранению ошибки и проведению планового технического обслуживания. Так как данные машины очень сложны, на проведение ремонтных работ мы направляем инженеров, только с большим опытом работы.

Ремонт плоттеров HP DesignJet T7100 мы проводим с 2010 годов. Машина зарекомендовала себя, как отличный агрегат для крупных объемов. Данная машина пришла на смену плоттеру HP DesignJet 4000 и 4500. Была изменена практически вся конструкция, только внешне он остался похож на предыдущую модель. Лет 5-6 плоттер работал по всему миру, собиралась статистика о работе, об ошибках. В итоге справив все мелкие недочеты, модель была обновлена до серии HP DesignJet T7200. Белый корпус поменяли на черный, увеличили так же память и плоттер на сегодняшний день считается самым лучшим в своем сегменте. Первое, что хочется отметить, это картриджи.

Как видно, у плоттера этой модели 6 картриджей. Идут в объеме 400мл и 775мл. Это значительно упрощает процесс работы. Установив картриджи 775мл, можно очень долго не подходить к плоттеру. Следующее удобство, это конечно 8 головок, установленные в два ряда.

Данная система расположения печатающих головок позволяет за один проход покрыть большую область печати. Соответственно увеличивается скорость печати. И конечно, еще одно преимущество, это фронтальная револьверная система загрузки бумаги на три рулона.

Ремонт плоттеров HP DesignJet T7200 мы проводим только с использованием оригинальных запчастей. Взять на примере загрузки рулона, после длительного использования и тяжести объемных рулонов, данный узел начинать выходить из строя. Втулка изнашивается и не может провернуть рулон. Тут же выходит ошибка о замятии бумаги. У нас для таких случаев имеется рем-комплект, после замены которого ошибка больше не появляется.

По большому случаю плоттеры T7200 очень неприхотливы. Работают долго без вмешательства специалиста. Но, как и любая другая техника, нуждается в периодическом обслуживании. Один раз в два года. Проводится комплексная чистка всего аппарата и смазка всех трущихся элементов. После 3-4 лет работы выходит из строя ремень протяжки каретки. Резина на ремне начинает сохнуть и крошиться. Мы проводим работы по замене ремня привода каретки. В остальном плоттер работает без нареканий. Шлейф уложен вместе с трубопроводом и служит практически вечно. Все остальные работы по ремонту плоттеров HP DesignJet T7200 проводятся исходя из ошибки. Поэтому, если плоттер не грузится и показывает Вам ошибку, при оформлении заявки Вам достаточно назвать код ошибки, чтоб сориентировать Вас по стоимости и по срокам выполнения работ.

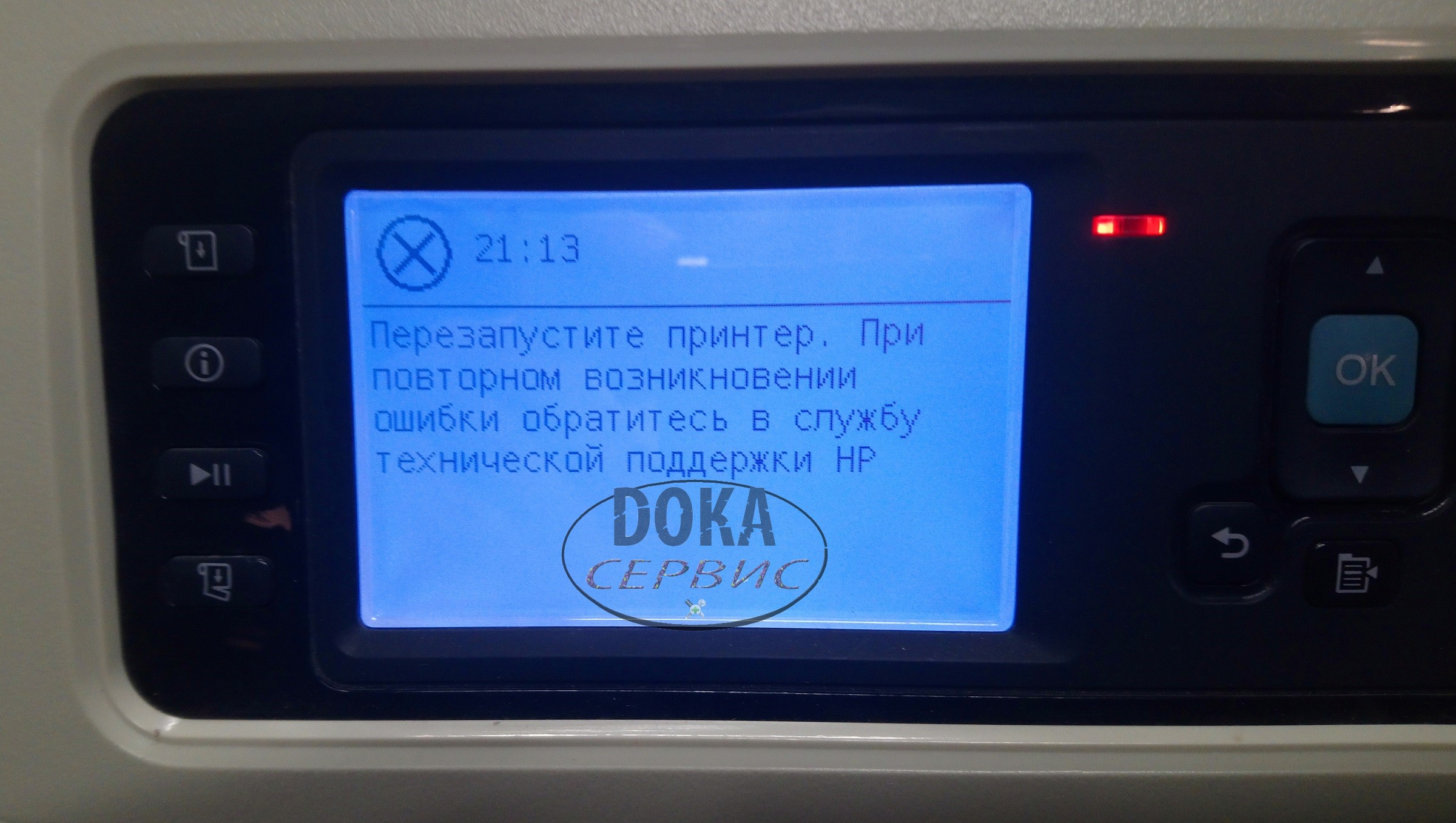

Ошибка 21:13 говорит нам, что проблема в узле сервисной станции. Такой дефект лучше не пытаться отремонтировать самостоятельно. А есть ошибки, которые можно устранить самостоятельно.

Здесь у нас сама панель говорит нам, что проблема с картриджем и следует его заменить. Если конечно данная ошибка останется, то следует вызывать специалиста, для выявления причины неисправности. Буквально недавно произошел очень интересный случай с нашими постоянными клиентами. У них есть плоттер HP DesignJet T7100. В один прекрасный день звонят и говорят, что потек один из картриджей, после чего плоттер стал выдавать следующую ошибку.

Ошибка 24:10 согласно документации, говорит нам, что проблема в системе подачи чернил. Наш инженер, выехав на место, при разборе обнаружил следующую проблему. Оригинальный синий картридж по непонятной причине потек и залил плату управления в системе подачи чернил.

В первую очередь конечно, как положено отмыли спиртом саму плату, отмыли штекеры. Установили на место, ошибка не прошла. Дальше сняли саму плату, привезли уже в мастерскую, благо была аналогичная плата с плоттера HP DesignJet 4500. Перепаяли поврежденные элементы. Опять поехали к заказчику. Все равно плоттер выдал данную ошибку. Но надо было думать дальше. Такая плата не продается отдельно, а идет в наборе вместе с трубопроводом и стоит больше 1500$. И ждать 2 месяца поставки. Клиент конечно в шоке. Теперь мы решили попробовать обнулить сам чип на плате. Опять сняли плату, и в мастерской через программатор обнулили чип. Установили на плоттер. Плоттер запустился. Ура, ура-кричал весь офис, но недолго. Так как плоттер после обнуления чипа ISS, вдруг понял, что ему поставили новый трубопровод. Соответственно нужно было проводить последовательную процедуру по установке картриджей и головок. Уже на стадии замены головок, плоттер опять вошел в 24-ошибку. Уже при детальном разборе системы подачи чернил, на внутренних штекерах от картриджей были обнаружены остатки протекших чернил. Пришлось уже разбирать наружную часть, снимать все шнурки. Отмывать уже каждый шнурок, где образовалось окисление, все эти места удалять и зажимать по новой. Опять чип прогонять через программатор. Главное уже понятно, что малейшее короткое замыкание на плате, фактически которая только отвечает за информацию по картриджам, может выдавать такую серьезную ошибку. В итоге 4-е выезда, 10 общих рабочих дней и такой гигант, как HP DesignJet T7100 был поднят на ноги. Ниже вы увидите, как ожил плоттер после работ проведенных нашей организацией.

Ремонт системы подачи чернил HPDesignJetT7100

После того, как плоттер запустили, осталось только клиенту продемонстрировать его работоспособность, запустив тестовые страницы. Кстати, сам пользователь может и сам заходить в меню, иногда запускать тесты и по ним отслеживать состояние ресурсов и качество печати.

Тестовые страницы HPDesignJetT7200 T7100
