Замена электронных компонентов в плоттерах HP DesignJet — это технический процесс, требующий снятия модуля электроники, замены вышедшего из строя узла, установки нового, обратной сборки и ввода в эксплуатацию. В этой статье мы рассмотрим основные этапы замены электронных компонентов в моделях HP DesignJet T920, T930, T1500, T1530, T2500, T2530 и T3500.

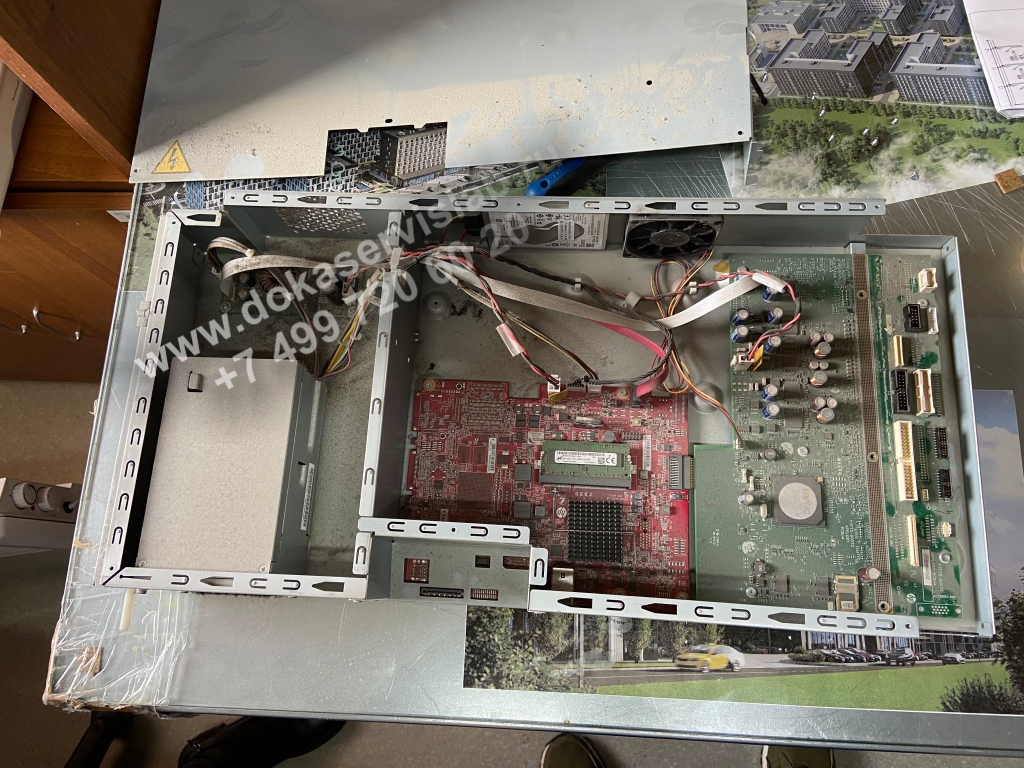

Модуль электроники: что в нем содержится?
Модуль электроники в плоттерах HP DesignJet содержит в себе:
- Главная плата (Engine PCA)
- Плата форматера (Formatter)
- Блок питания (PSU)
- Сетевая карта (Jester)
- Жесткий диск (HDD W/ FW)
Каждый из этих узлов может выйти из строя. Чтобы заменить любой из них, сначала требуется снять блок электроники.

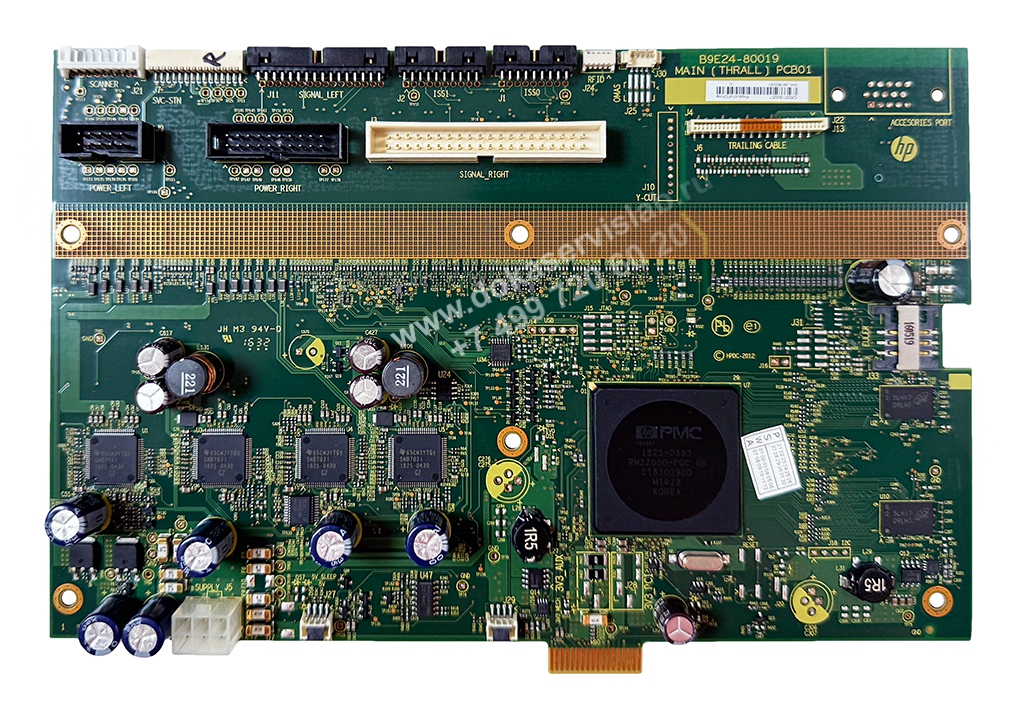

Замена главной платы
Замена главной платы (Engine PCA) — одна из самых распространенных операций. Если плоттер выдаёт ошибки 01.0:10, 01.1:10, 01.2:10, 01.7:10, это может указывать на необходимость замены главной платы. Рекомендуется использовать стабилизатор напряжения, чтобы избежать выхода из строя платы от скачков напряжения.
Как проходит замена:
- Процесс может проводиться как на месте у заказчика, так и в стационаре.
- Удалите блок электроники и замените плату.

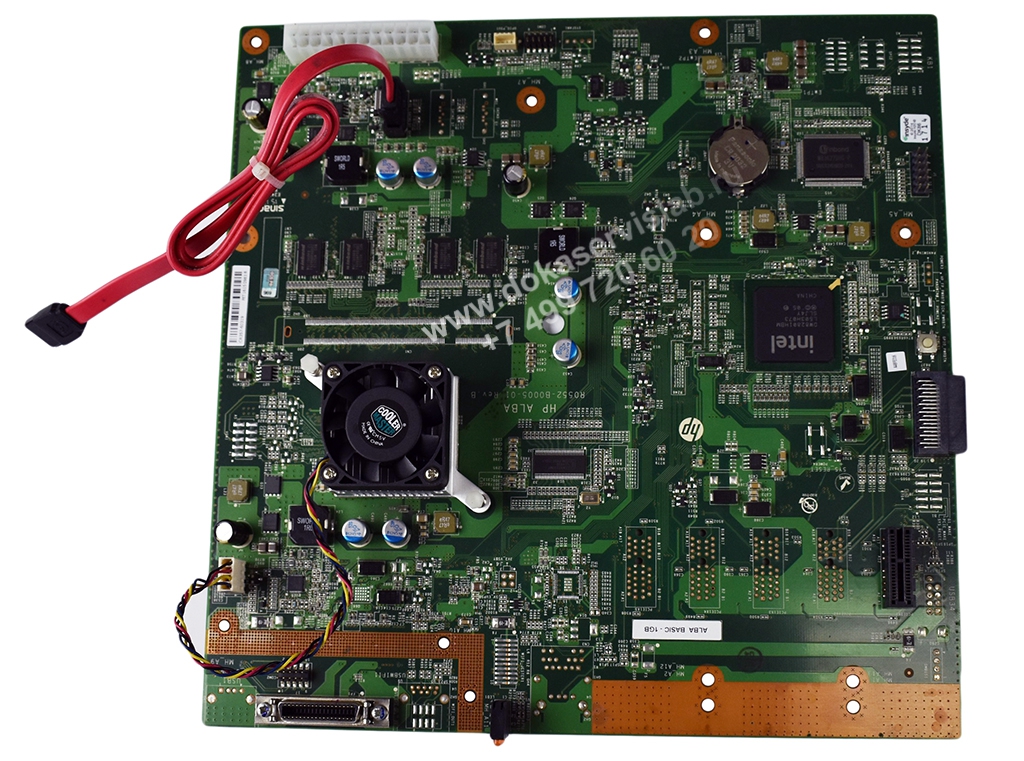

Замена платы форматера
При замене платы форматера (Formatter) также отключите плоттер от сети, снимите внешние направляющие и аккуратно отсоедините все шлейфы. Ошибки 08:04, 08:08, 08:10 и 08:11 могут указывать на неисправность этой платы.
Этапы замены:
- Снятие задней крышки.
- Извлечение старой платы.
- Установка новой платы форматера.

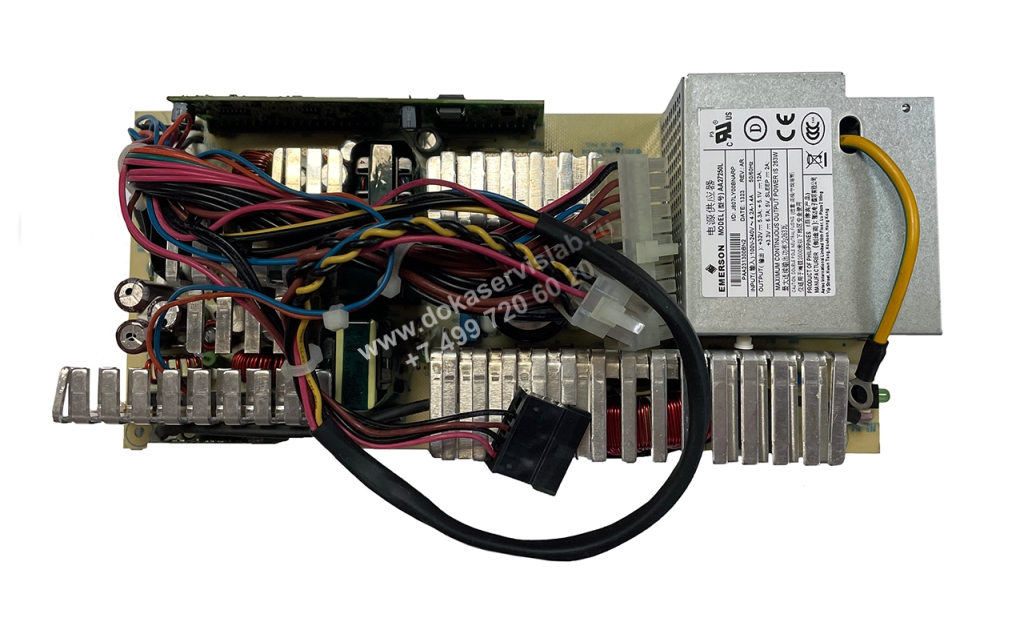

Замена блока питания
Блок питания (PSU) выходит из строя чаще других узлов электроники. Чтобы предотвратить такую поломку, используйте стабилизатор напряжения. Если плоттер не включается, это может быть признаком неисправности блока питания.
Процесс замены:
- Замена выполняется аналогично предыдущим узлам.
- CR357-67046 PSU Блок питания HP DesignJet T920 - T3500

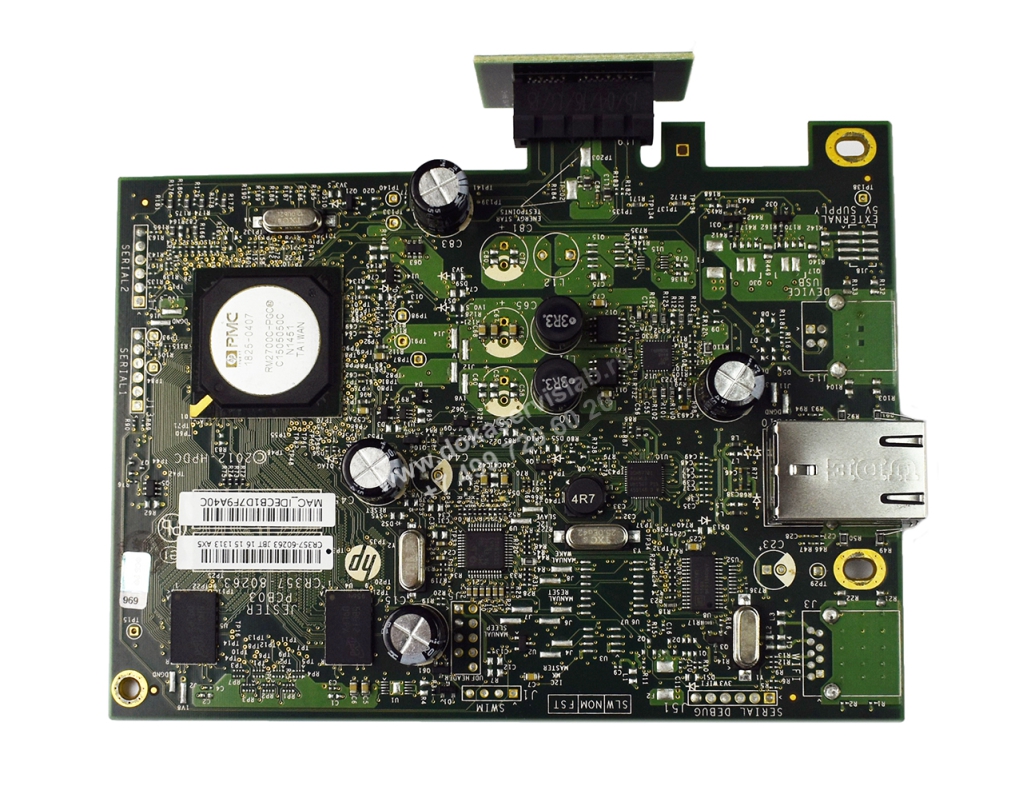

Замена сетевой карты
Сетевая карта (Jester) в данных моделях отвечает за отправку заданий на печать. Если возникают проблемы с сетью, и ошибки 63:04, 63:10, 63:20 появляются на экране, вероятно, необходимо заменить сетевую карту.
Замена:
- Следуйте тем же шагам, что и для других узлов.
- CR357-67050 Jester plus Riser Сетевая плата

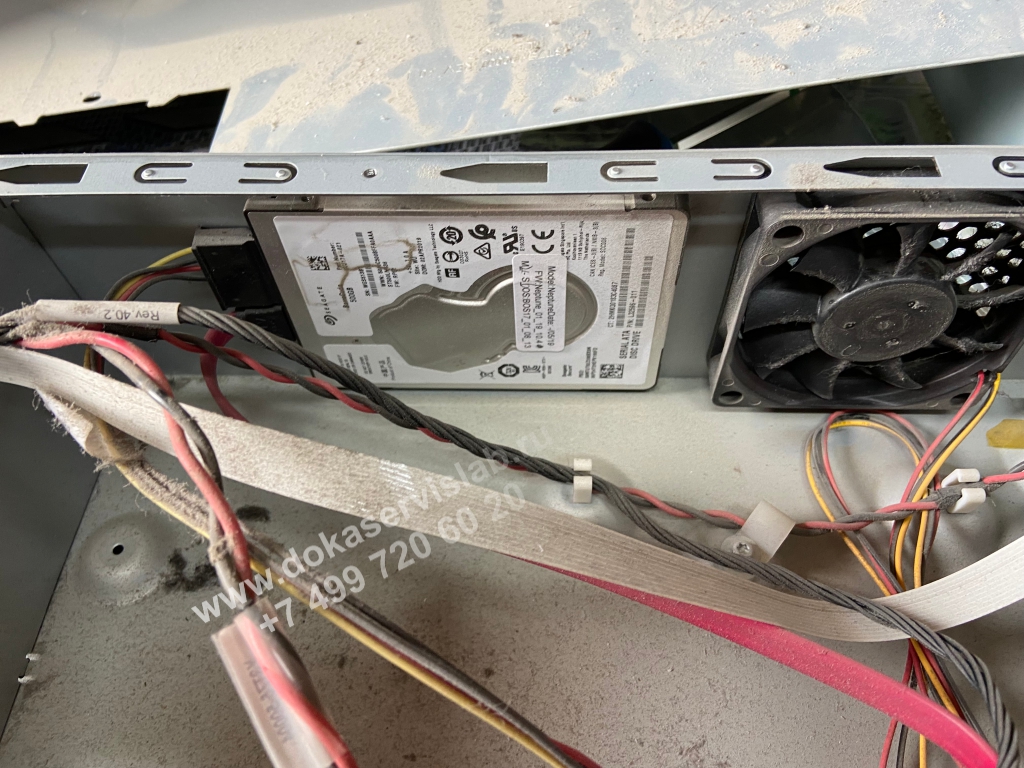

Замена жесткого диска
Жесткий диск (HDD W/ FW) может вызвать замедление работы плоттера. При первых признаках неисправности могут появляться ошибки, начинающиеся на "08". Для замены не подойдет обыкновенный, пустой диск. Хоть линейка плоттеров и одинакова, но на каждую модель идет разный диск. Вернее сказать одинаковый, но с разной прошивкой (Firmware). При приобретении нового жесткого диска следует убедится, что он именно от Вашего плоттера. После установки нового диска и запуска плоттера, следует провести инициализацию, прописать конфигурацию и прошить обновление. Только после этого плоттер войдет в режим работы. Если хоть на одном этапе допустить ошибку, то это может привести к более дорогостоящему ремонту. Если неверная информация зальется на дополнительные носители, то плоттер встанет в жесткий блок. Там уже нужно будет менять и другие узлы.
Важные моменты:
- Жесткий диск должен соответствовать конкретной модели плоттера.
- Необходимо провести инициализацию и прошить диск после установки.
- CR357-67083 HDD W/ FW Жесткий диск HP DesignJet T920 | T1500 | T2500
Прочие детали модуля электроники
Кроме вышеперечисленных узлов, в модуле электроники могут выйти из строя:
- CryptoAsic SIM: карта с информацией о конфигурации плоттера.
- Riser-плата: соединительная плата между сетевой платой и платой форматера.
- Кулеры охлаждения: два кулера.
Стоимость услуги
Замена любого электронного узла в блоке электроники без учета стоимости деталей составляет от 6 700 рублей. Мы также предоставляем консультации по профилактическому обслуживанию и рекомендации по уходу за вашим плоттером.
Не упустите возможность улучшить работу вашего плоттера HP DesignJet — обращайтесь к нашим специалистам за заменой электронных компонентов и жесткого диска!
