Восстановление и ремонт печатающих головок №72

Данные головки имеют сдвоенные емкости и применяются в плоттерах HP DesignJet T610, T620, T770, T790, T795, T1100, T1120, T1200, T1300, T2300. Весь материал по восстановлению головок будет предоставлен именно по 72 головке, но можно применить и к восстановлению печатающих головок HP №70 для фото-плоттеров HP Z-серии, а также и к другим моделям схожего типа. У всех головок данной конфигурации один принцип работ.

Почему умирает печатающая головка?

• Первый фактор – это использование СНПЧ и ПЗК. Происходит завоздушивание чернильных каналов (трубопровода), дальше воздух попадает в печатающую головку. Если печатающая головка израсходовала чернила из своего резервуара, а не получила взамен от картриджа по каналам, то эта головка перестает печатать. В каждом из двух отсеков находится по 9-10 мл чернил. Вы самостоятельно можете проверить печатающую головку на предмет завоздушивания, взвесив головку на маленьких весах. Полная головка от завода производителя Hewlett Packard весит 62 грамма, а пустая 43 грамма. Если вес ваших головок показывает меньше 53 грамм, то данную головку уже следует прокачать.
• Вторая причина – это долгий простой. Если печатающая головка простояла без работы длительное время, то в ней засыхай цветовой пигмент. При этом пигмент образует сухие субстанции, не дающие ход чернилам. Так же внутри головки перед соплами находится фильтр с очень мелкой сеткой. Если головка простояла больше года, то фильтр в такой головке точно будет забит. Так как сетка там очень мелкая, то высохшая краска просто забьет всю сетку.
• И последняя причина – это перегорание чипов и сопел. В первую очередь может перегореть информационный чип. Вернее, плоттер сам пропишет в чипе информацию, что головка повреждена. Если сама головка жива и не повреждены форсунки, то можно поменять сам чип. А если в головке перегорели сопла, то такую головку смело можно выкинуть. Хотя от такой головки можно сохранить чип.

Порядок работ при восстановлении печатающих головок HP №72

В первую очередь следует визуально осмотреть печатающую головку на предмет повреждения контактной группы сопел печатающей головки. Если контактная группа отошла от подложки головки, такую головку даже не смысла начинать восстанавливать. На рисунке видна разница между двумя головками. У одной прям явно видно, как отошла группа.

Соответственно там контакт не будет подаваться на сопла. Такую головку можно смело выкинуть.

 Если никаких повреждений нет, то головку можно будет попробовать восстановить. Взвешиваем на весах и понимаем сколько весит данная головка. В первую очередь, если наша 72 головка практически пустая, в диапазоне 43-50 мл, пробуем прокачать жидкостью через специальную насадку и воронку. Если все проходит нормально, то заливаем через насадку чернила. Если головка не прокачивается или прокачивается с трудом, то эту печатающую головку следует уже разобрать. В начале снимаем насадку для входа чернил. Главное не потерять после разбора два металлических шарика, которые служат обратными клапанами в оба резервуара.  После чего аккуратно на верхней части отодвигаем три защелки с одной стороны и три защелки с другой стороны, после чего спокойно снимаем верхнюю часть головки с воздушными мешочками. Тщательно их отмываем.

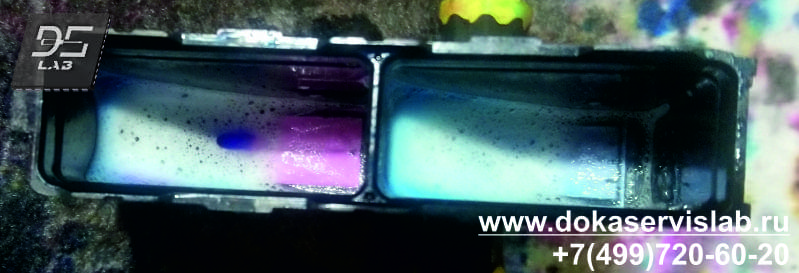

Из нижней части головки выливаем чернила из обоих резервуаров и промываем жидкостью. Оставляем после промывки на дне каждого резервуара по 2-3 мл промывочной жидкости и оставляем головку соплами вниз прям на ватной подушке. Оставляем в таком состоянии на ночь. Если на утро вся жидкость просочилась на ватную подушку, то головку можно собирать.

Если жидкость не ушла, значит внутренний фильтр хорошо просох. В таких случаях мы используем ультразвуковую ванну. Здесь так же важно не переборщить, при длительной обработке головки в ультразвуковой ванне отслаивается контактная группа. Ультразвук разрушает и расщепляет не только пигмент засохшей краски, но и клеевую основу самой печатающей головки HP. Поэтому прочищаем головку ультразвуком максимально короткое время.

В ванночку головку помещает строго в наклоне 45 градусов, чтоб не замочить информационный чип и не повредить его. Если после обработки звуком фильтр очистился, но жидкость уходит с трудом, то такую головку следует собрать и попробовать с помощью воронки и специальной насадки прокачать специальной жидкостью. Если все-таки жидкость проходит, но идет с трудом, то в такую головку лучше не пытаться заливать чернила. Все равно, такая головка будет полосить, печатать с пропусками или вообще не печатать.

 Если же все прошло хорошо, то можно приступать к заправке чернилами. Чернила можно заправить, залив их прям в емкости перед сборкой. Либо после сборки с помощью насадок. Второй вариант более чистый и позволяет заполнить головку максимально до предела. После всех этих процедур головка вставляется в плоттер. Дальше плоттером автоматически запускается проверка головки, прокачка форсунок, проверка дроп-детектором на впрыск сопел и дальнейшее выравнивание печатающих головок. Если вся процедура прошла успешно и тестовый лист показал нам отличный результат, то такая головка сразу уходит на пункт выдачи.
Все головки выдаются только после проверки на наших плоттерах.

Цена на замену и восстановление печатающей головки HP №72

1. Восстановление печатающей головки 3500 рублей
2. Замена печатающей головки, выравнивание печатающей головки, калибровка цвета 1500 рублей.
